单板硬件开发工程师岗位高频面试题目及回答

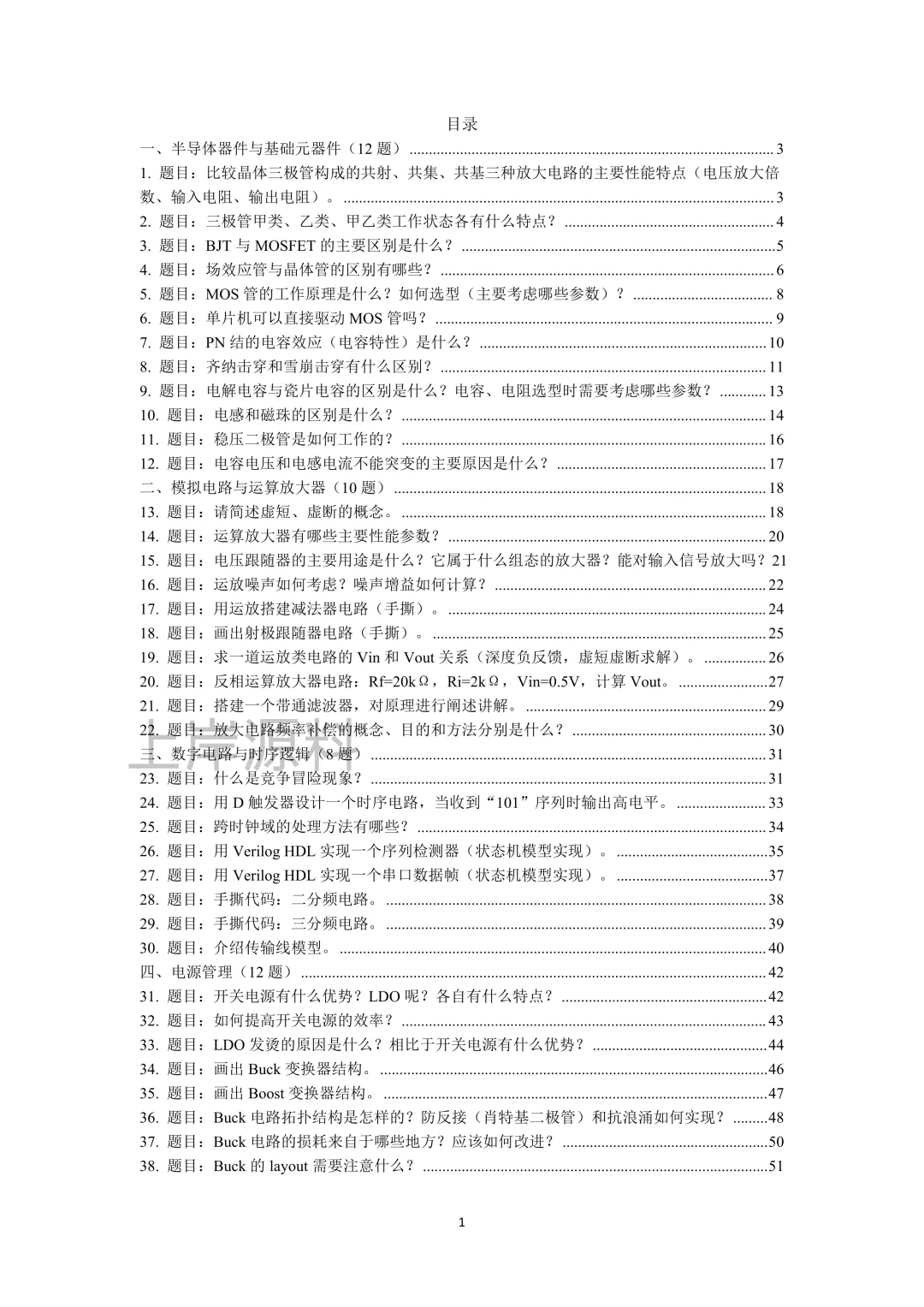

一、半导体器件与基础元器件（12题）

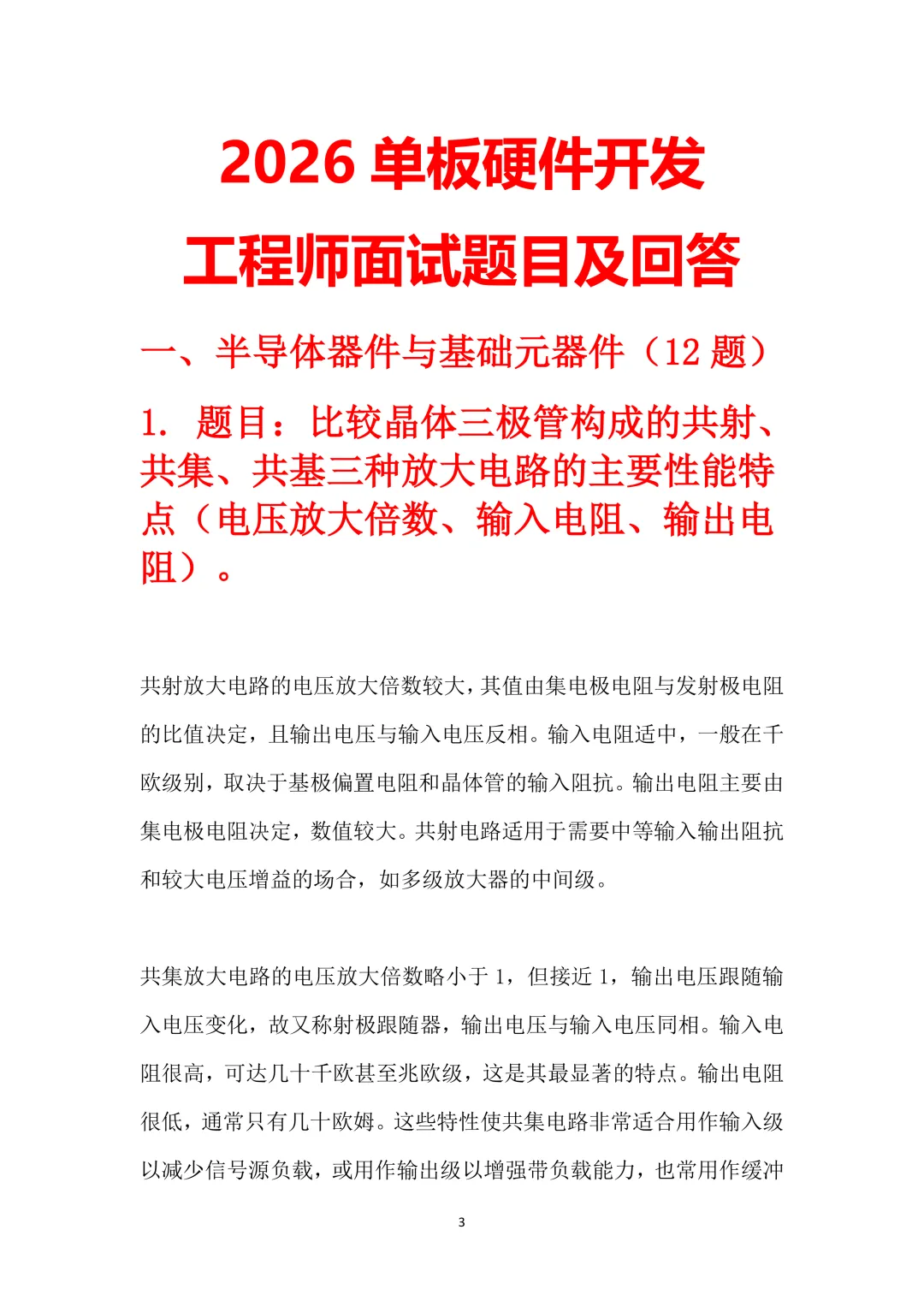

1. 比较晶体三极管构成的共射、共集、共基三种放大电路的主要性能特点（电压放大倍数、输入电阻、输出电阻）。

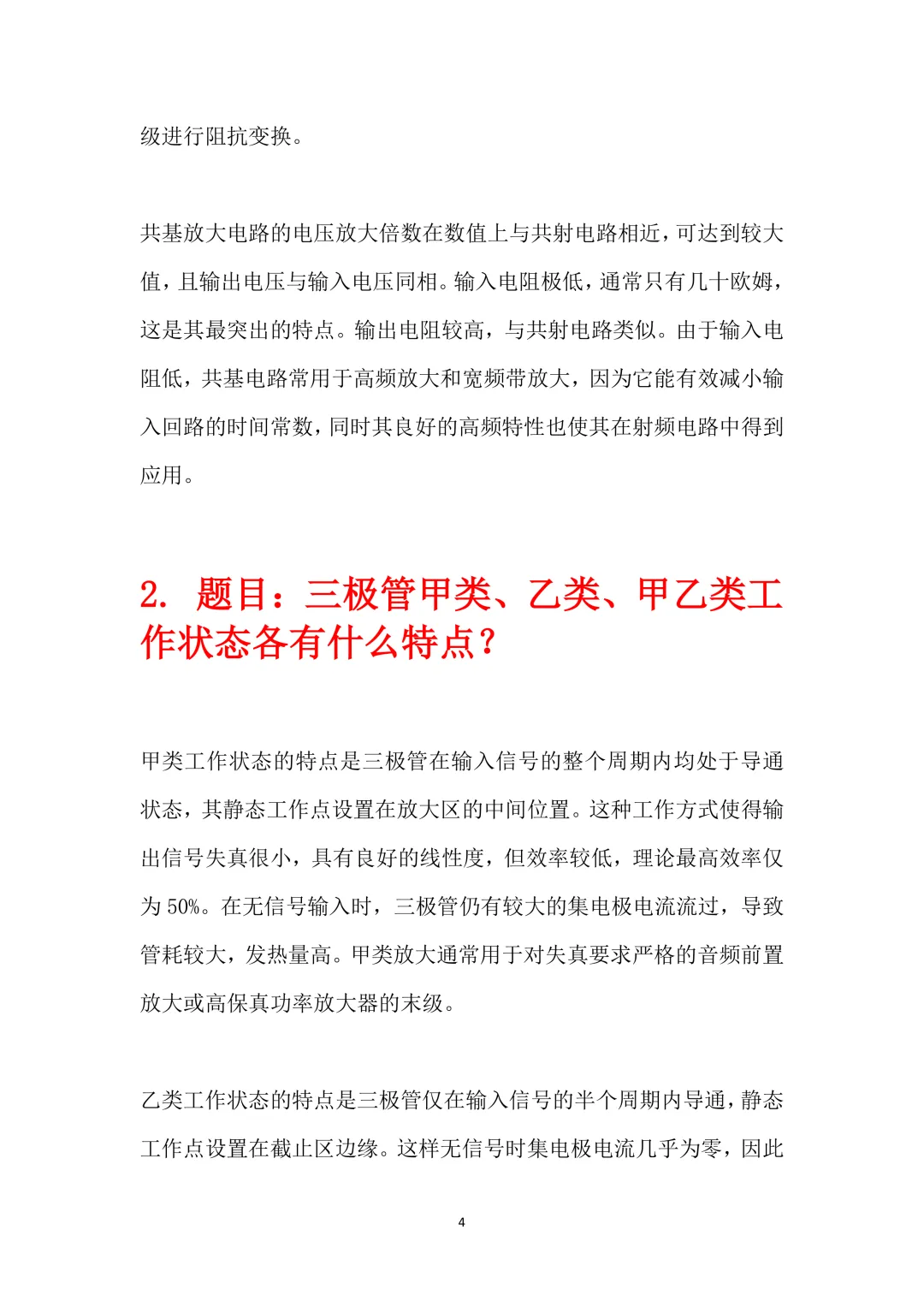

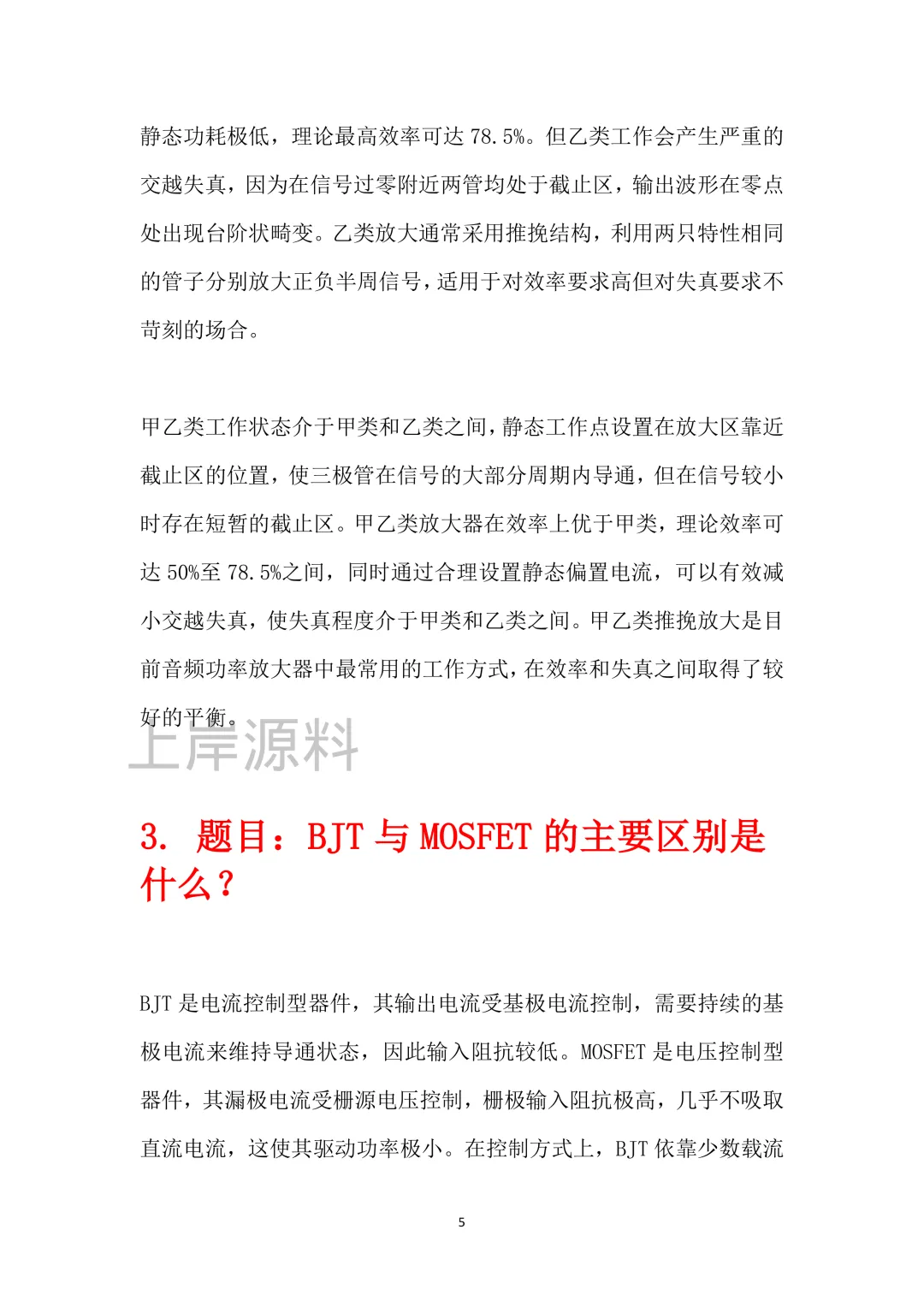

2. 三极管甲类、乙类、甲乙类工作状态各有什么特点？

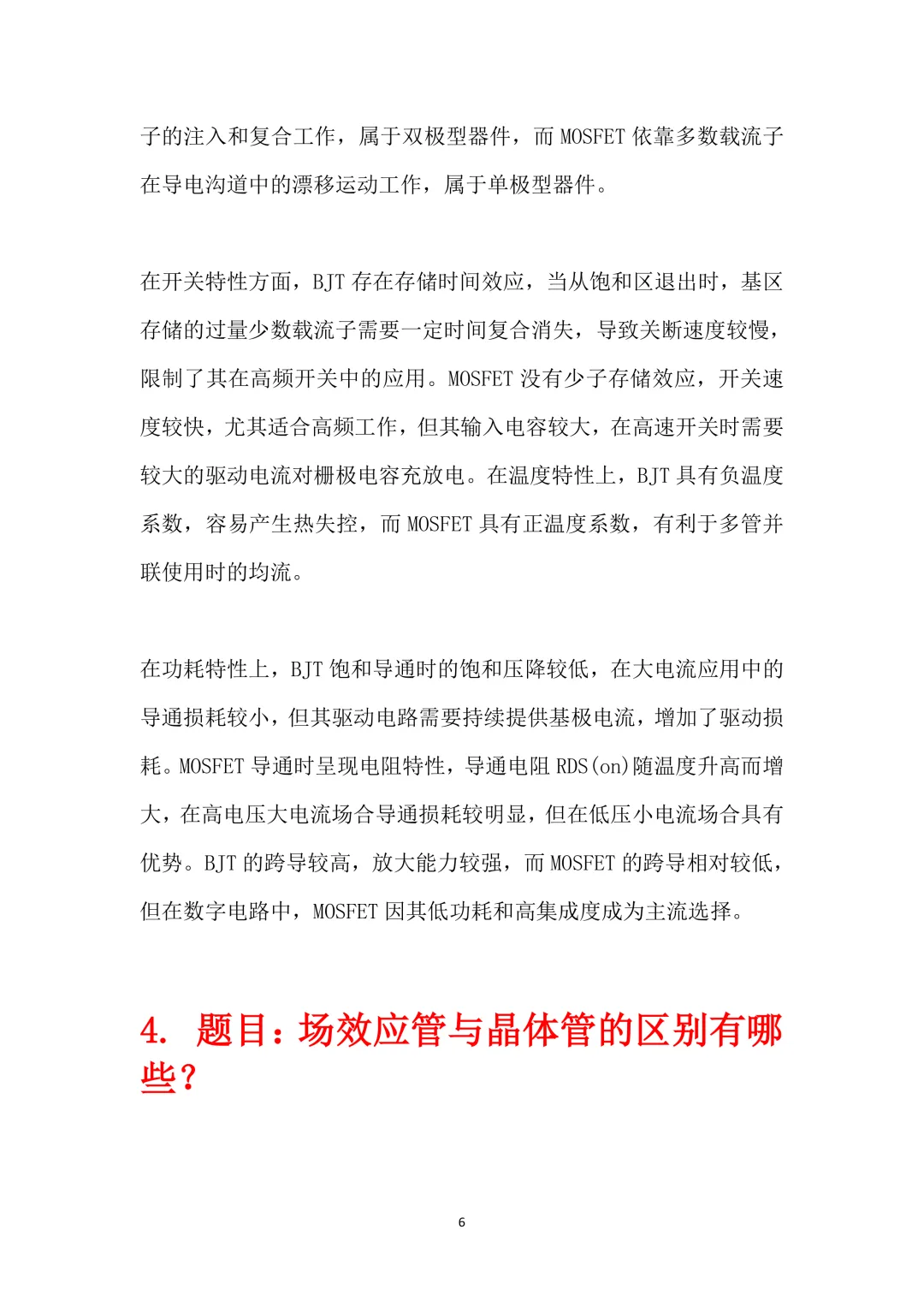

3. BJT与MOSFET的主要区别是什么？

4. 场效应管与晶体管的区别有哪些？

5. MOS管的工作原理是什么？如何选型（主要考虑哪些参数）？

6. 单片机可以直接驱动MOS管吗？

7. PN结的电容效应（电容特性）是什么？

8. 齐纳击穿和雪崩击穿有什么区别？

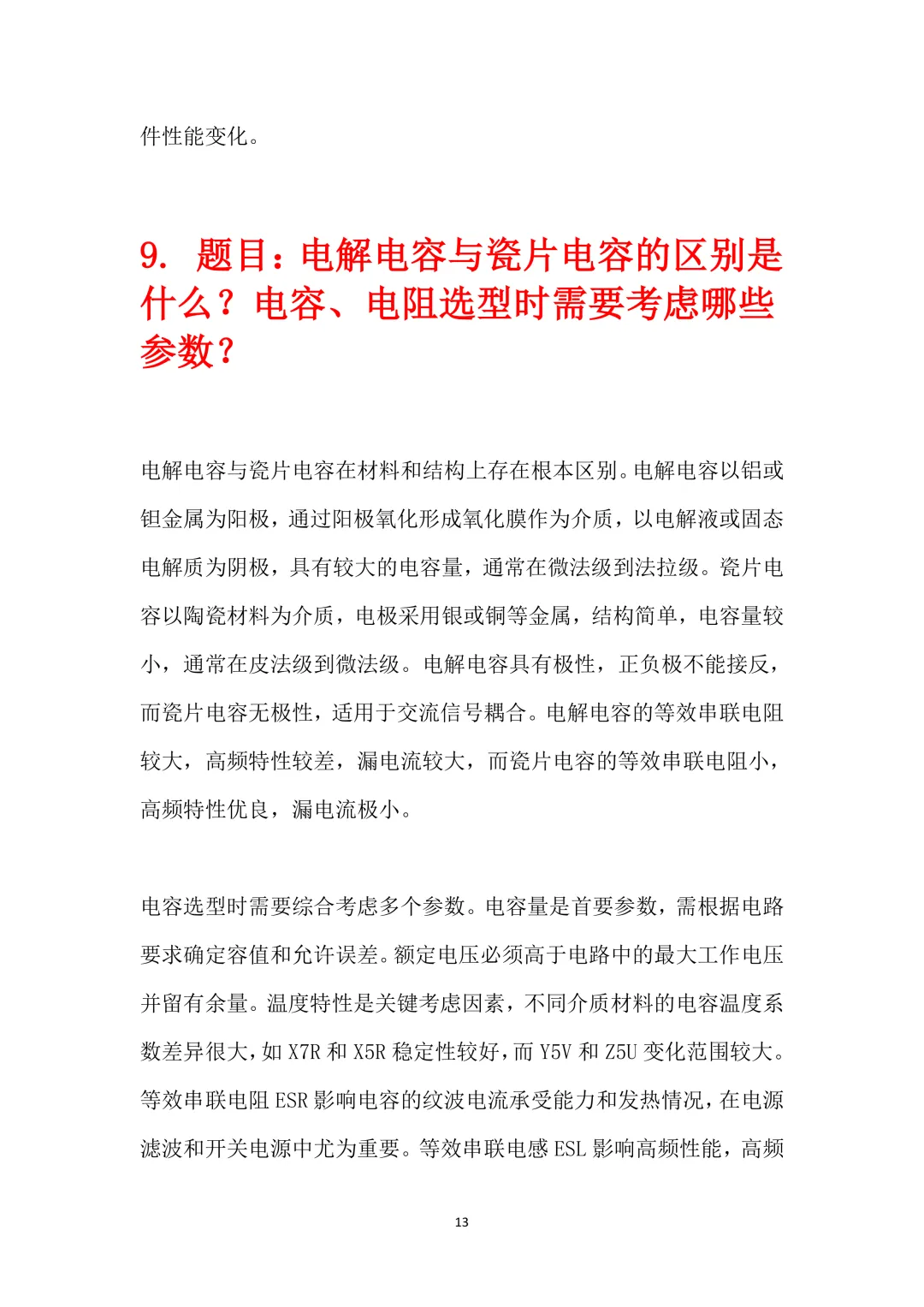

9. 电解电容与瓷片电容的区别是什么？电容、电阻选型时需要考虑哪些参数？

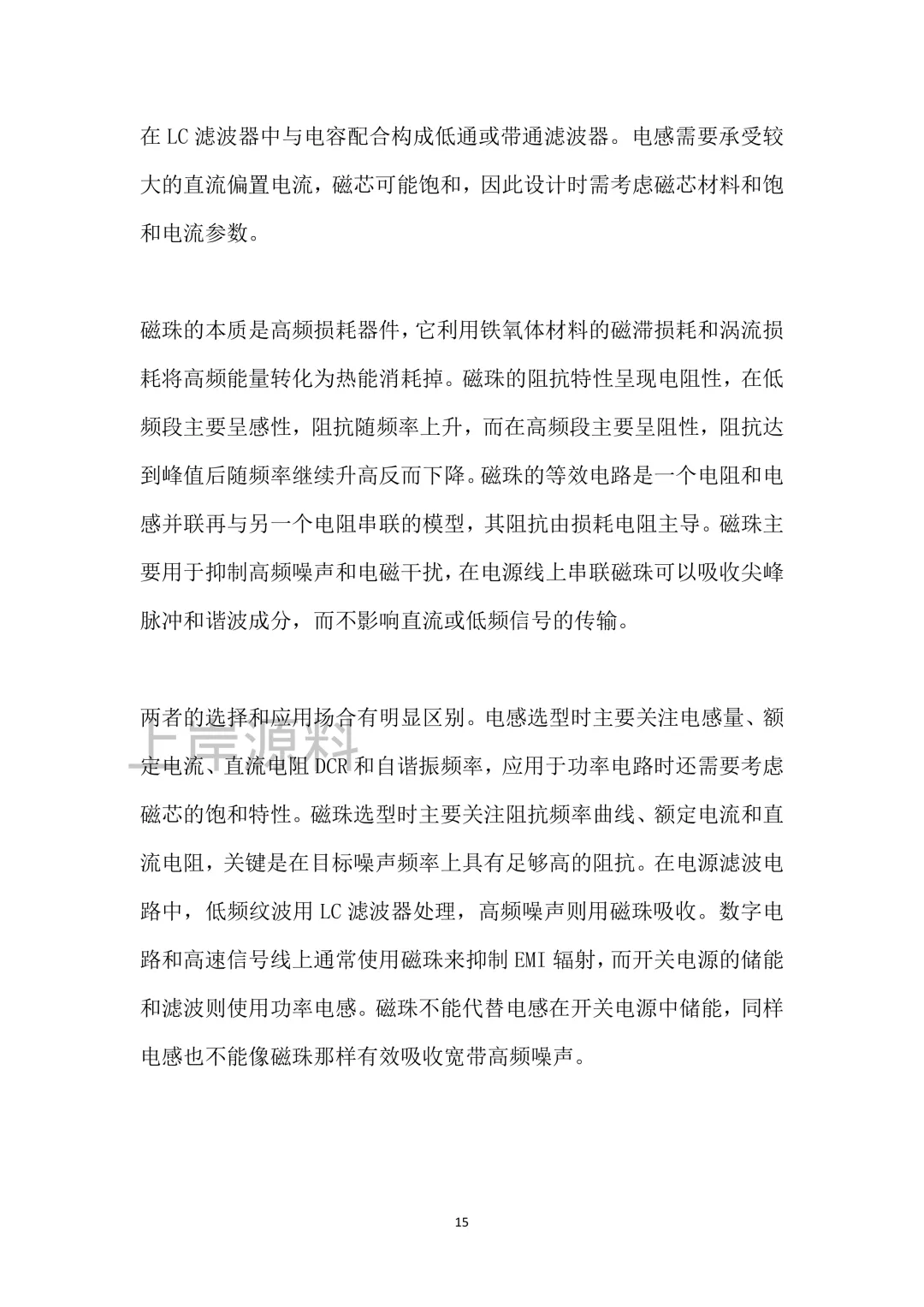

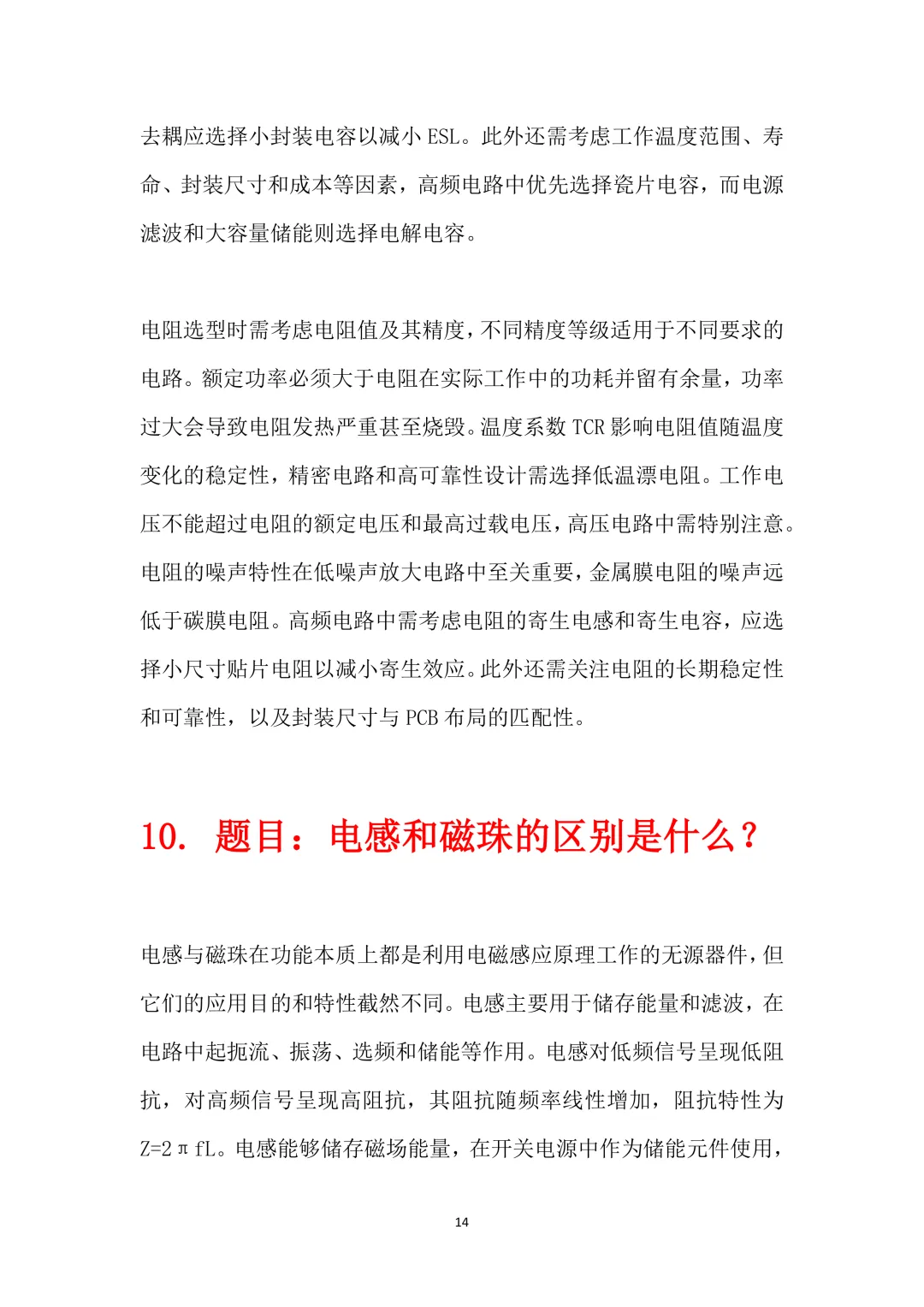

10. 电感和磁珠的区别是什么？

11. 稳压二极管是如何工作的？

12. 电容电压和电感电流不能突变的主要原因是什么？

二、模拟电路与运算放大器（10题）

13. 请简述虚短、虚断的概念。

14. 运算放大器有哪些主要性能参数？

15. 电压跟随器的主要用途是什么？它属于什么组态的放大器？能对输入信号放大吗？

16. 运放噪声如何考虑？噪声增益如何计算？

17. 用运放搭建减法器电路（手撕）。

18. 画出射极跟随器电路（手撕）。

19. 求一道运放类电路的Vin和Vout关系（深度负反馈，虚短虚断求解）。

20. 反相运算放大器电路：Rf=20kΩ，Ri=2kΩ，Vin=0.5V，计算Vout。

21. 搭建一个带通滤波器，对原理进行阐述讲解。

22. 放大电路频率补偿的概念、目的和方法分别是什么？

三、数字电路与时序逻辑（8题）

23. 什么是竞争冒险现象？

24. 用D触发器设计一个时序电路，当收到“101”序列时输出高电平。

25. 跨时钟域的处理方法有哪些？

26. 用Verilog HDL实现一个序列检测器（状态机模型实现）。

27. 用Verilog HDL实现一个串口数据帧（状态机模型实现）。

28. 手撕代码：二分频电路。

29. 手撕代码：三分频电路。

30. 介绍传输线模型。

四、电源管理（12题）

31. 开关电源有什么优势？LDO呢？各自有什么特点？

32. 如何提高开关电源的效率？

33. LDO发烫的原因是什么？相比于开关电源有什么优势？

34. 画出Buck变换器结构。

35. 画出Boost变换器结构。

36. Buck电路拓扑结构是怎样的？防反接（肖特基二极管）和抗浪涌如何实现？

37. Buck电路的损耗来自于哪些地方？应该如何改进？

38. Buck的layout需要注意什么？

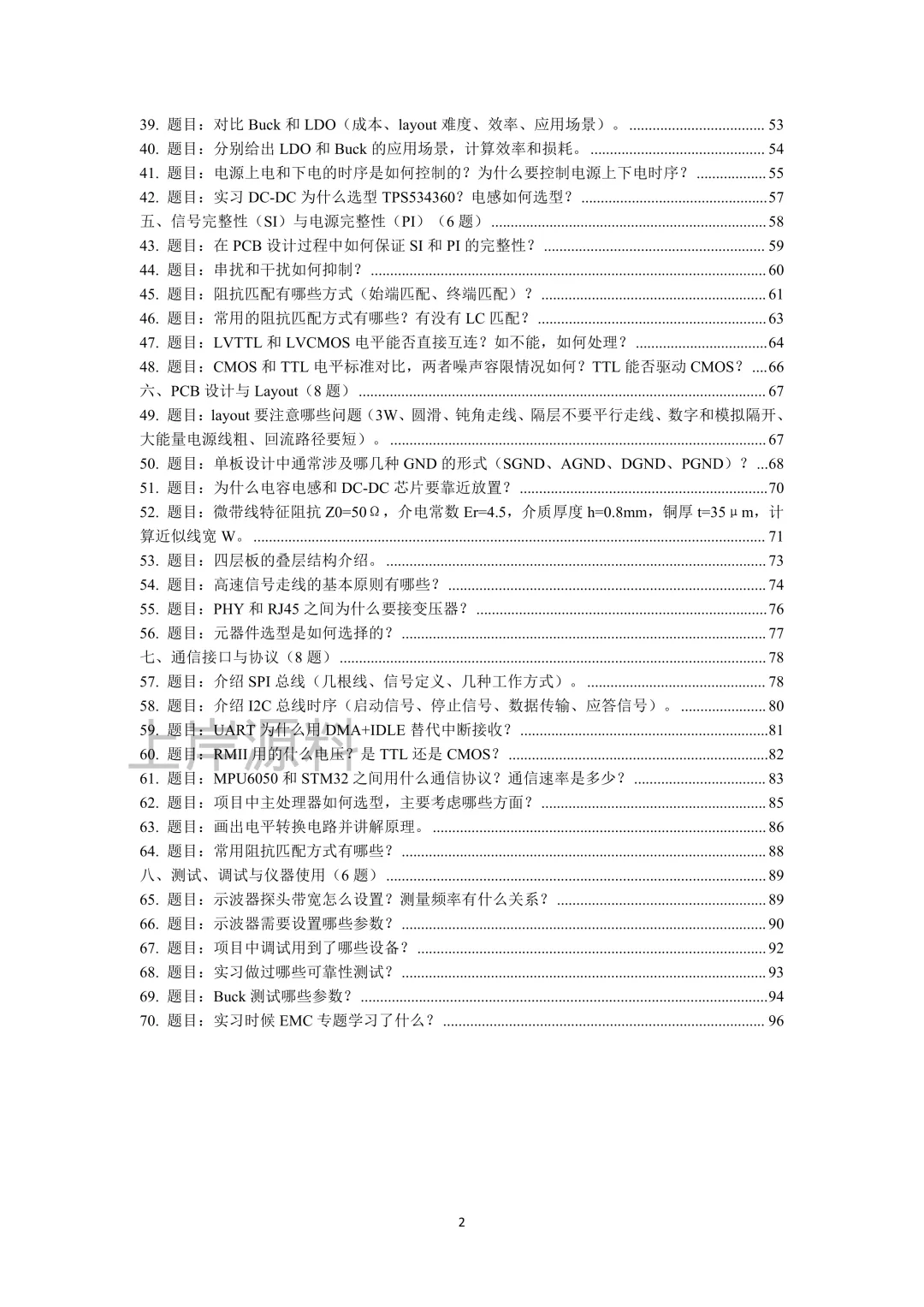

39. 对比Buck和LDO（成本、layout难度、效率、应用场景）。

40. 分别给出LDO和Buck的应用场景，计算效率和损耗。

41. 电源上电和下电的时序是如何控制的？为什么要控制电源上下电时序？

42. 实习DC-DC为什么选型TPS534360？电感如何选型？

五、信号完整性（SI）与电源完整性（PI）（6题）

43. 在PCB设计过程中如何保证SI和PI的完整性？

44. 串扰和干扰如何抑制？

45. 阻抗匹配有哪些方式（始端匹配、终端匹配）？

46. 常用的阻抗匹配方式有哪些？有没有LC匹配？

47. LVTTL和LVCMOS电平能否直接互连？如不能，如何处理？

48. CMOS和TTL电平标准对比，两者噪声容限情况如何？TTL能否驱动CMOS？

六、PCB设计与Layout（8题）

49. layout要注意哪些问题（3W、圆滑、钝角走线、隔层不要平行走线、数字和模拟隔开、大能量电源线粗、回流路径要短）。

50. 单板设计中通常涉及哪几种GND的形式（SGND、AGND、DGND、PGND）？

51. 为什么电容电感和DC-DC芯片要靠近放置？

52. 微带线特征阻抗Z0=50Ω，介电常数Er=4.5，介质厚度h=0.8mm，铜厚t=35μm，计算近似线宽W。

53. 四层板的叠层结构介绍。

54. 高速信号走线的基本原则有哪些？

55. PHY和RJ45之间为什么要接变压器？

56. 元器件选型是如何选择的？

七、通信接口与协议（8题）

57. 介绍SPI总线（几根线、信号定义、几种工作方式）。

58. 介绍I2C总线时序（启动信号、停止信号、数据传输、应答信号）。

59. UART为什么用DMA+IDLE替代中断接收？

60. RMII用的什么电压？是TTL还是CMOS？

61. MPU6050和STM32之间用什么通信协议？通信速率是多少？

62. 项目中主处理器如何选型，主要考虑哪些方面？

63. 画出电平转换电路并讲解原理。

64. 常用阻抗匹配方式有哪些？

八、测试、调试与仪器使用（6题）

65. 示波器探头带宽怎么设置？测量频率有什么关系？

66. 示波器需要设置哪些参数？

67. 项目中调试用到了哪些设备（示波器、万用表）？

68. 实习做过哪些可靠性测试（静电、电源跌落、高低温、电源反接、过压供电）？

69. Buck测试哪些参数（纹波、动态响应、EMI、效率、过冲、上升沿时间、高温）？

70. 实习时候EMC专题学习了什么（静电、浪涌、阻抗不匹配）？

说明：以上70道单板硬件开发工程师面试真题，按八大模块分类整理——半导体器件与基础元器件（12题）、模拟电路与运算放大器（10题）、数字电路与时序逻辑（8题）、电源管理（12题）、信号完整性与电源完整性（6题）、PCB设计与Layout（8题）、通信接口与协议（8题）、测试调试与仪器使用（6题）。题目综合自华为、海思等大厂近年真实面试经验及行业高频题库。面试中项目经历是重中之重，考官会从项目出发进行延伸提问，建议对自己的项目深入了解透彻。
