面试真题:蜂鸣器会一直响吗?

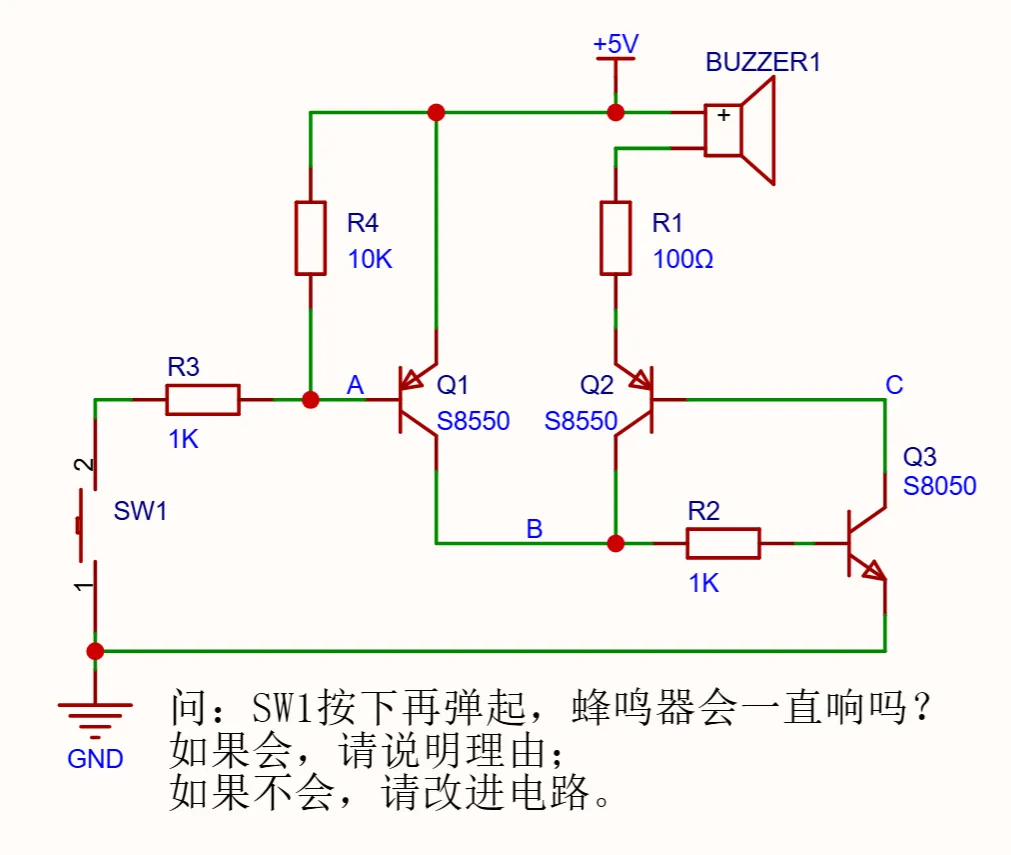

1. SW1按下时状态

SW1按下后，R3、R4串联分压，A点电压约0.45V（低电平），Q1饱和导通，B点电压约5V。B点高电平驱动Q3饱和导通，C点电压约0V；C点低电平驱动Q2饱和导通。看似形成电流回路，但因蜂鸣器两端压降约0V、电流为0，故蜂鸣器不响。

2. SW1弹起时状态

SW1弹起，A点被R4上拉至5V（高电平），Q1截止；B点被Q3 BE结钳位，Q3截止；C点被Q2 BE结上拉，Q2截止。蜂鸣器回路断开，仍不响，电路完全复位，无自锁机制。

3. 核心问题

蜂鸣器两端无有效压降，无法发声；无互锁/自锁结构，SW1弹起后电路复位。

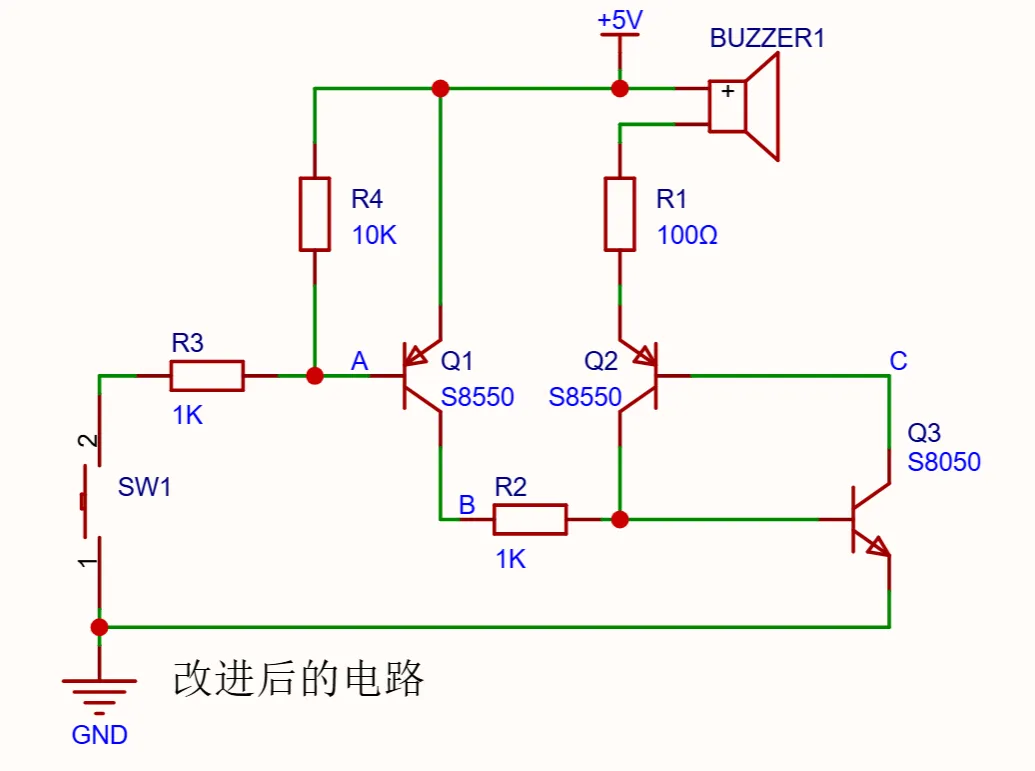

二、改进后电路分析（移动R2电阻）

1. SW1按下时状态

与改进前一致，SW1按下后，A点低电平使Q1导通（B点≈5V），Q3、Q2依次饱和导通。关键变化：Q2导通后拉高Q3基极电平，二者形成互锁，持续保持导通。

2. SW1弹起时状态

SW1弹起，A点高电平使Q1截止、B点悬空，但Q2与Q3的互锁状态未解除，持续导通。蜂鸣器回路畅通，两端形成有效压降，持续工作。

3. 核心优势

通过移动R2形成Q2、Q3互锁，解决发声及持续工作问题，实现SW1触发后弹起仍持续发声的需求。

三、改进前后对比总结

四、最终结论

改进前电路：SW1按下/弹起时蜂鸣器均不响，无持续工作机制，无法满足需求；改进后电路（移动R2）：SW1按下触发Q2、Q3互锁，弹起后仍保持导通，蜂鸣器持续发声，成功实现目标。
