本文纯干货！FPGA工程师面试真题及解析，整合全网高频考点，结合武汉至芯历届结业学员真实面试反馈打磨，由深耕FPGA领域16年的武汉至芯核心讲师把关，精准匹配企业招聘需求，直击面试核心，帮你高效备战、成功上岸！
真题如下：
1：什么是FPGA？请简要介绍一下FPGA的工作原理。
2：请解释一下时序约束、时序分析在FPGA设计中的重要性。您是如何进行时序分析和优化设计的?

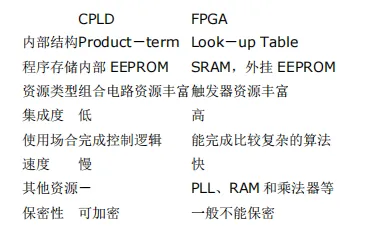

3：FPGA 和 CPLD 的区别？
4：多时域设计中,如何处理信号跨时域？
5：锁存器（latch）和触发器（flip-flop）区别？
6：用VERILOG或VHDL写一段代码，实现消除一个glitch？
7：什么是亚稳态?如何减少亚稳态的影响?
8：IC 设计中同步复位与异步复位的区别？

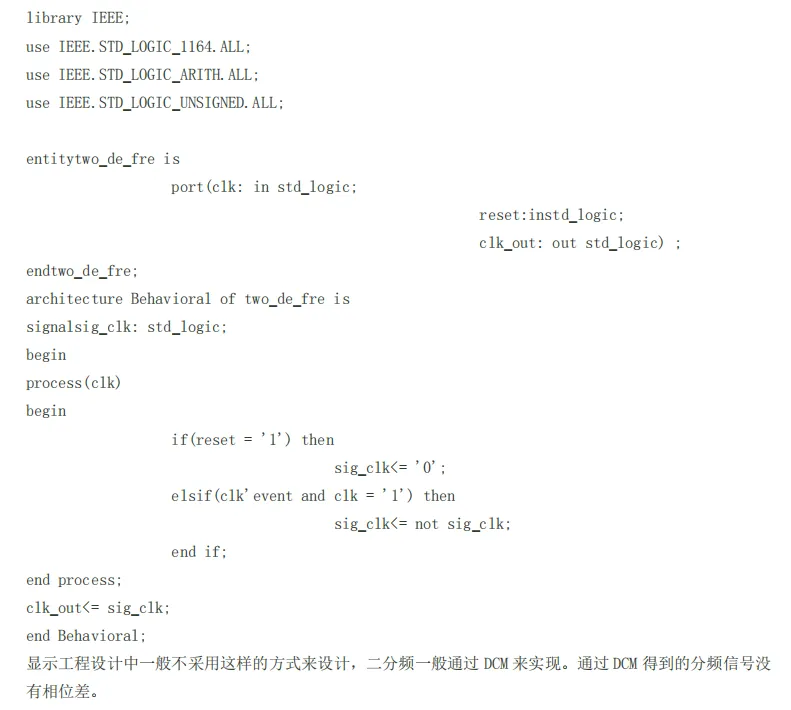

9：用 D 触发器做个二分频的电路？画出逻辑电路？

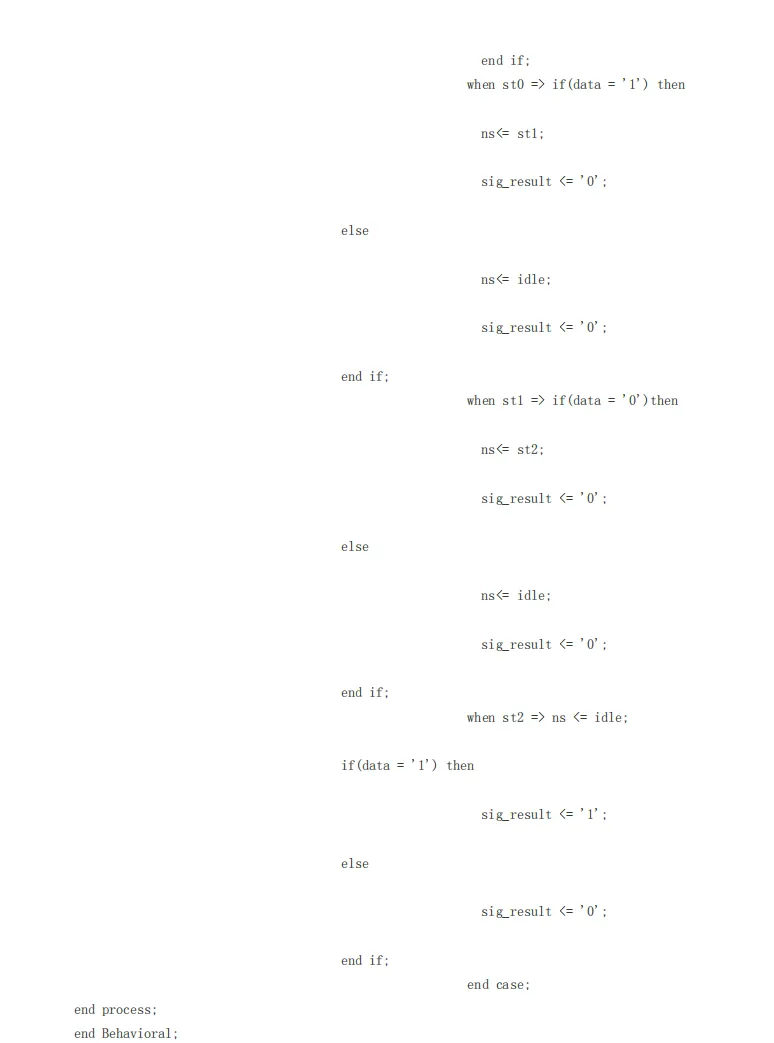

10：用 FSM 实现 101101 的序列检测模块。

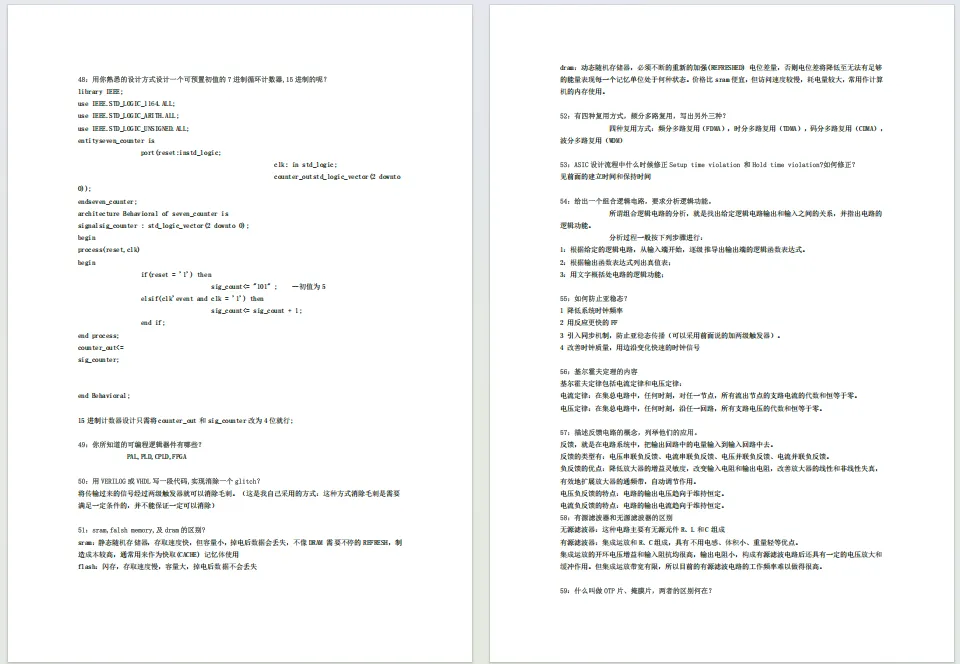

完整版70道FPGA工程师面试真题+讲解
请扫码加小助手微信领取
+V：zx20253102【备注：面试题】
FPGA(Field-Programmable Gate Array,现场可编程门阵列)是一种集成电路，它可以通过编程实现数字电路的灵活配置。与ASIC(Application Specific Integrated Circuit，专用集成电路)相比，FPGA具有更高的灵活性，可以随时根据需要修改硬件逻辑，而ASIC则需要重新设计制造，成本和时间成本较高。

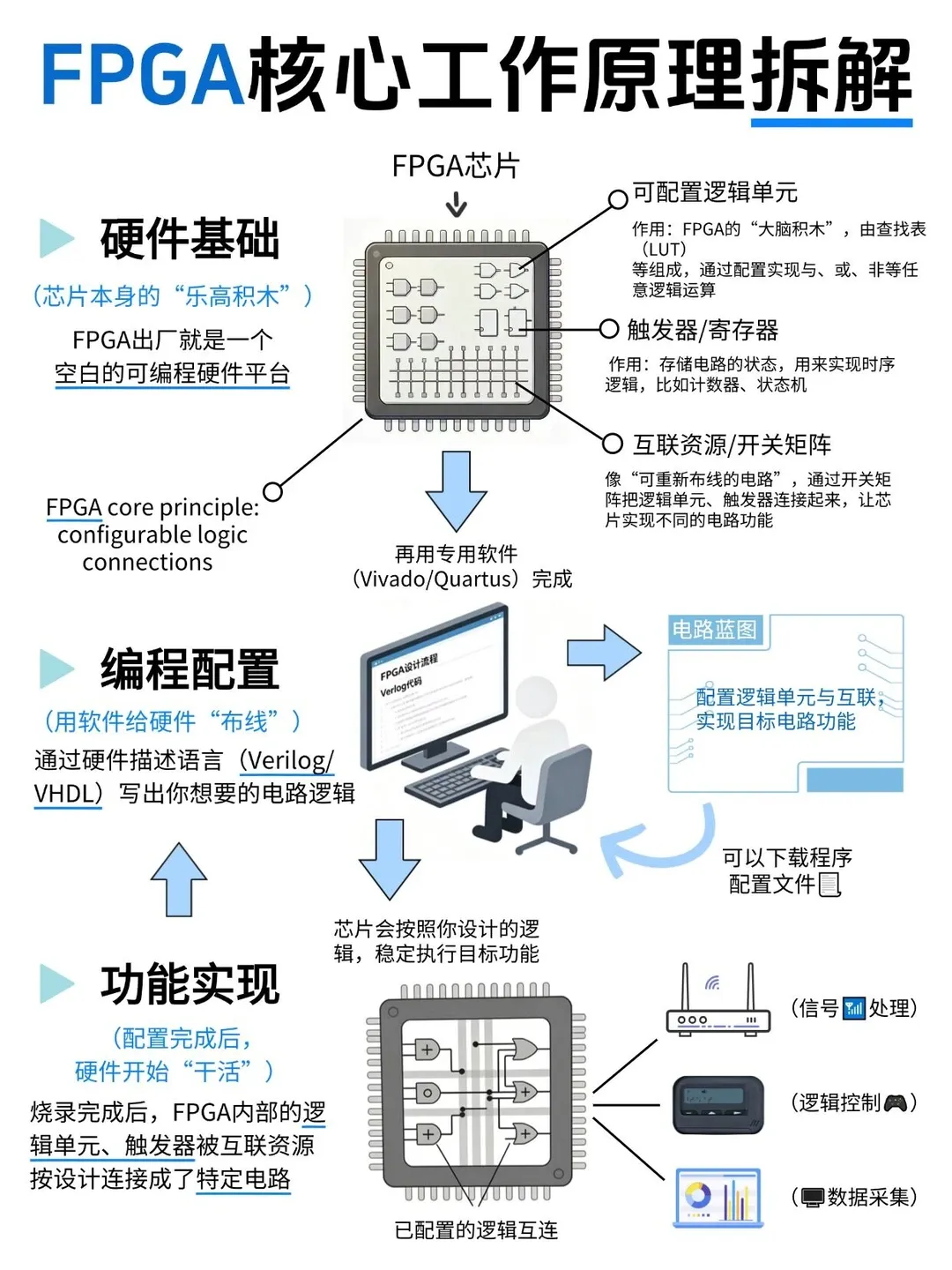

FPGA的工作原理是通过配置逻辑单元(Logic Cell)来实现数字电路的构建。逻辑单元是FPGA的基本构成单元，可以根据需要配置为各种逻辑门(如与门、或门、非门等)或存储器。FPGA芯片内部有大量的逻辑单元，通过可编程互连阵列(Programmable Interconnect Array，PIA)实现这些单元之间的连接。FPGA工程师可以通过编程配置PIA和逻辑单元来实现所需数字电路的构建。
FPGA 在很多领域有广泛应用，如通信、数据中心、人工智能、自动驾驶等。作为FPGA工程师，需要具备以下技能:
① 掌握FPGA 基本原理和架构，了解逻辑单元、PIA 的原理及配置方法；
② 熟练掌握 FPGA 设计工具，如 Xilinx Vivado、Altera Quartus 等；
③ 具备数字电路设计能力，能熟练运用组合逻辑、时序逻辑等设计方法；
④ 了解高速信号完整性、电源完整性等原理，具备信号处理、接口设计等能力；
⑤ 有良好的团队协作和沟通能力，能适应快节奏工作环境。
请解释一下时序约束、时序分析在FPGA设计中的重要性。您是如何进行时序分析和优化设计的?时序约束和时序分析在FPGA设计中具有非常重要的作用。首先，时序约束确保了FPGA设计中各个组件在时序上的正确性，避免了由于时序问题导致的系统性能下降、稳定性和可靠性降低等问题。其次，时序分析在设计过程中检查和优化时序关系，有助于我们及时发现潜在的时序问题，进一步提高FPGA设计的质量和可靠性。
在实际FPGA设计中，通常会采用以下方法进行时序分析和优化设计：
1. 静态时序分析:利用专业的时序分析工具，如ModelSim、VCS等，对FPGA 设计进行静态时序分析。通过分析工具的输出结果，可以了解设计中各个组件的时序行为，找出潜在的时序问题。
2. 动态时序分析:在静态时序分析的基础上，对FPGA设计进行动态时序分析。通过实际测试和仿真，观察和分析设计在不同工作场景下的时序行为，找出更加隐蔽的时序问题。
3. 时序优化设计:针对时序分析中发现的问题，采用一定的时序优化策略，如调整时序约束、重新布局布线等，对FPGA设计进行优化。通过不断迭代优化，使设计满足时序要求，性能和可靠性得到提高。
总之，时序约束和时序分析在FPGA设计中具有重要意义。作为一名FPGA工程师，我会积极学习和掌握时序分析和优化设计方法，不断提高FPGA设计能力和水平。
① FPGA 是可编程 ASIC。
② ASIC：专用集成电路，它是面向专门用途的电路，专门为一个用户设计和制造的。根据一个用户的特定要求，
能以低研制成本，短、交货周期供货的全定制，半定制集成电路。与门阵列等其它 ASIC(ApplicaTIon Specific IC)相比，它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点。
不同的时钟域之间信号通信时需要进行同步处理，这样可以防止新时钟域中第一级触发器
的亚稳态信号对下级逻辑造成影响。信号跨时钟域同步：当单个信号跨时钟域时，可以采用两级触发器来同步；数据或地址总线跨时钟域时可以采用异步 fifo 来实现时钟同步；第三种方法就是采用握手信号。
锁存器(latch)和触发器(flip-flop)区别？
电平敏感的存储期间称为锁存器。可分为高电平锁存器和低电平锁存器，用于不同时钟之
间的信号同步。
有交叉耦合的门构成的双稳态的存储原件称为触发器。分为上升沿触发和下降沿触发。可
以认为是两个不同电平敏感的锁存器串连而成。前一个锁存器决定了触发器的建立时间，后一个锁存器则决定了保持时间。
用VERILOG或VHDL写一段代码，实现消除一个glitch？
将传输过来的信号经过两级触发器就可以消除毛刺。（这是常采用的方式：这种方式消除毛刺是需要满足一定条件的，并不能保证一定可以消除）
亚稳态是指触发器无法在某个规定时间段内达到一个可确认的状态。当一个触发器进入亚稳态时，既无法预测该单元的输出电平，也无法预测何时输出才能稳定在某个正确的电平上。在这个稳定期间，触发器输出一些中间级电平，或者可能处于振荡状态，并且这种无用的输出电平可以沿信号通道上的各个触发器级联式传播下去。
解决方法
① 降低系统时钟频率
② 用反应更快的 FF
③ 引入同步机制，防止亚稳态传播(可以加两级触发器)。
④ 改善时钟质量，用边沿变化快速的时钟信号
同步复位在时钟沿采复位信号，完成复位动作。异步复位不管时钟，只要复位信号满足条件，就完成复位动作。异步复位对复位信号要求比较高，不能有毛刺，如果其与时钟关系不确定，也可能出现亚稳态。
非阻塞赋值：块内的赋值语句同时赋值，一般用在时序电路描述中。
阻塞赋值：完成该赋值语句后才能做下一句的操作，一般用在组合逻辑描
a 为输入端，b 为输出端，如果 a 连续输入为 1101 则 b 输出为 1，否则为 0。
例如 a： 0001100110110100100110
b： 0000000000100100000000
